裝配式工業熱電偶、熱電阻
文檔更新日期：2010-11-5???????點擊：
- 關 鍵 字：???WR系列，裝配式熱電偶熱電阻，WZ系列
- 生產廠家：???澤天傳感
- 產品型號：???WR、WZ 系列
- 數據手冊： 裝配式工業熱電偶熱電阻.pdf
- 產品特點：???可拆卸的工業熱電偶
- 典型應用：???廣泛應用于各種生產過程中的溫度測量
產品介紹
裝配式工業熱電偶可以直接測量各種生產過程中的溫度，作為測量溫度的傳感器，其分度表及允差適用于可拆卸的工業熱電偶，通常與顯示儀表、記錄儀表或計算機等配套使用。本公司生產符合行業標準及IEC標準分度號的B、R、S、K、E、J、T、N及Pt100等裝配式工業熱電偶、熱電阻，測量的溫度范圍-40～1600℃，根據使用溫度絲材的直徑從Φ0.3mm～Φ3.2mm可供選擇。
技術參數
①測溫范圍及允差（我國機械行業標準 JB/T9238-1999）
| 熱電偶名稱 | 分度號 | 測溫范圍(℃) | 偶絲直徑mm | 精度等級 | 允差 |
| 鎳鉻-鎳硅 | K | -40～1200 | 0.3～3.2 | Ⅰ | ±1.5℃或±0.4%t |
| 鎳鉻硅-鎳硅鎂 | N | -40～1200 | |||
| 鎳鉻-銅鎳 | E | -40～750 | Ⅱ | ±2.5℃或±0.75%t | |
| 鐵-銅鎳 | J | -40～600 | |||
| 銅-銅鎳 | T | -40～350 | 0.2～1.6 | Ⅰ | ±0.5℃或±0.4%t |
| Ⅱ | ±1℃或±0.75%t | ||||
| 鉑銠10-鉑 | S | 0～1400 | 0.5 | Ⅰ | ±1℃或±[1+0.003(t-1100)]℃ |
| 鉑銠13-鉑 | R | 0～1400 | Ⅱ | ±1.5℃或±0.25%t | |
| 鉑銠30-鉑銠6 | B | 600～1600 | 0.5 | Ⅱ | ±0.25%t |
| Ⅲ | ±4℃或±0.5%t |
裝配式熱電偶（K型）響應時間
當溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的某個規定百分數所需的時間，通常以τ表示，如τ0.632，τ0.5等。
熱響應時間的快慢主要取決于傳感器的結構與測量條件，差別很大。對于氣體介質，尤其是靜止氣體，至少應保持30min以上才能達到平衡。對于液體介質，最快也要在5min以上。表中給出裝配式工業K 型熱電偶的熱響應時間(τ0.632)
裝配式熱電偶（K 型）響應時間：
| 熱電偶絲直徑/mm | 保護管 | 響應時間（τ） | 溫度變化范圍/℃ | 測試條件 | |
| 材質 | 規格/mm | ||||
| 3.2 | SUS304 | 外徑22 | 6min55s | 常溫→600 | 燃氣爐中 |
| 內徑16 | 2min52s | 600→常溫 | 靜止冷水 | ||
| 1.6 | SUS304 | 外徑15 | 3min32s | 常溫→600 | 燃氣爐中 |
| 內徑11 | 40s | 1000→常溫 | 靜止冷水 | ||
| 1.0 | SUS304 | 外徑12 | 1min14s | 常溫→950 | 燃氣爐中 |
| 內徑8 | 2min28s | 950→常溫 | 自然空冷 | ||
| 3.2 | 只帶絕緣管無外保護管 | 49s | 常溫→950 | 燃氣爐中 | |
| 1min32s | 900→常溫 | 自然空冷 | |||
| 1.6 | 只帶絕緣管無外保護管 | 27s | 常溫→900 | 燃氣爐中 | |
| 52s | 900→常溫 | 自然空冷 | |||

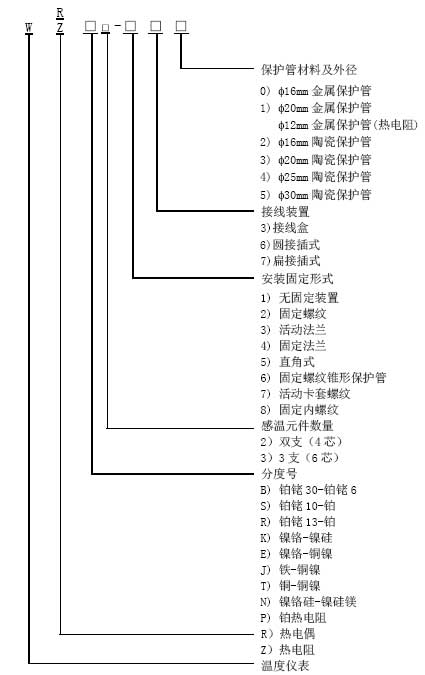

型號命名
注：其他要求的產品可協議訂貨。

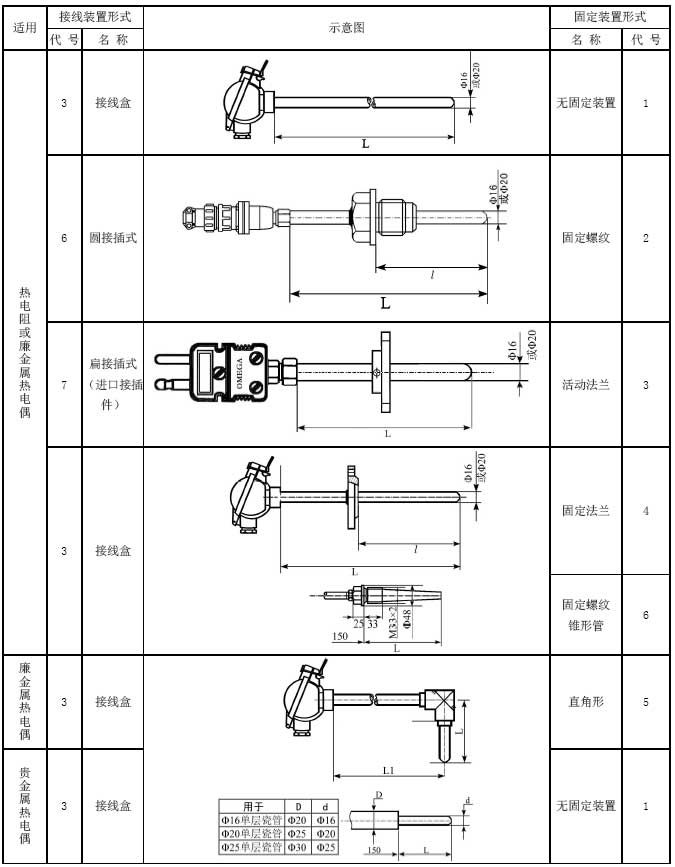

典型外形

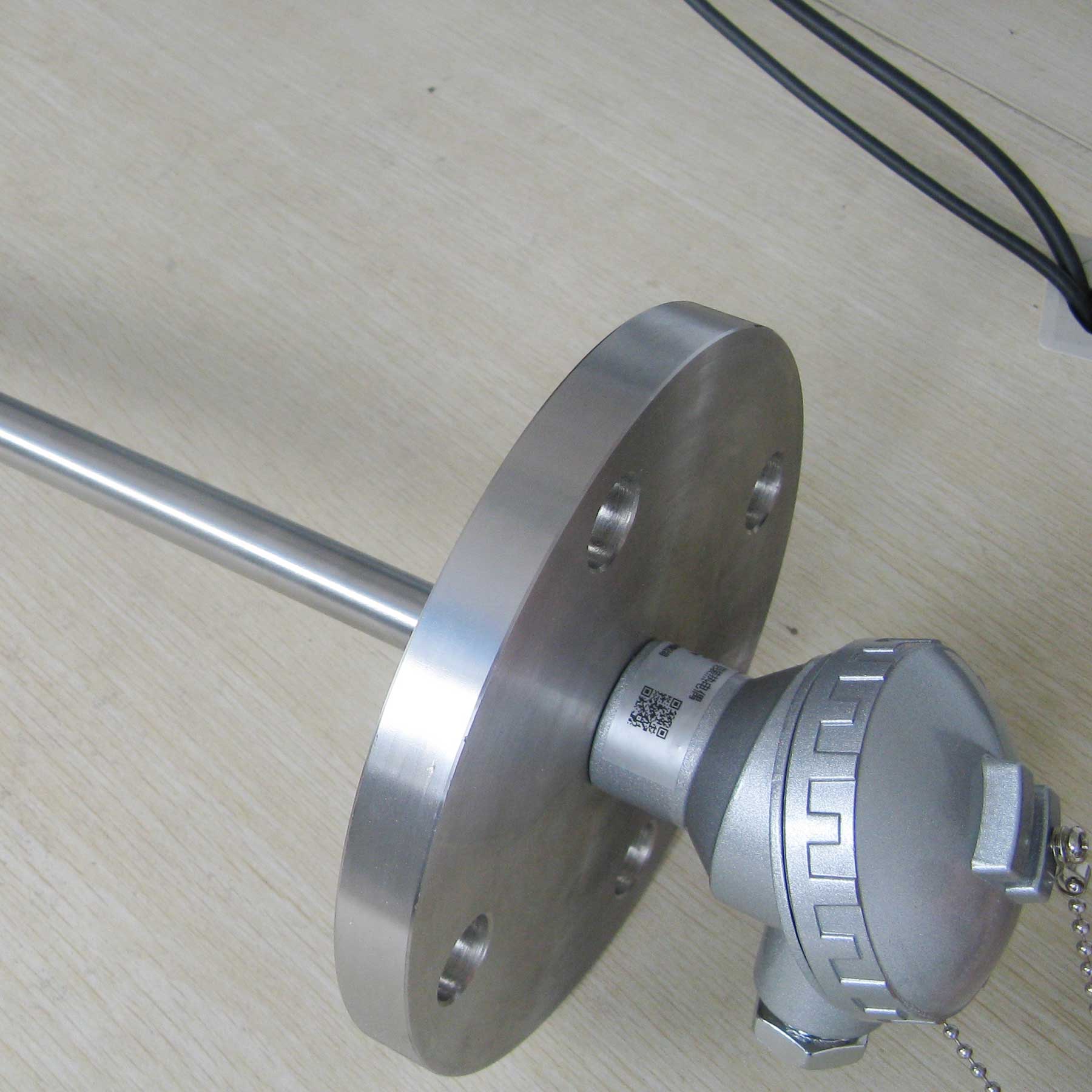

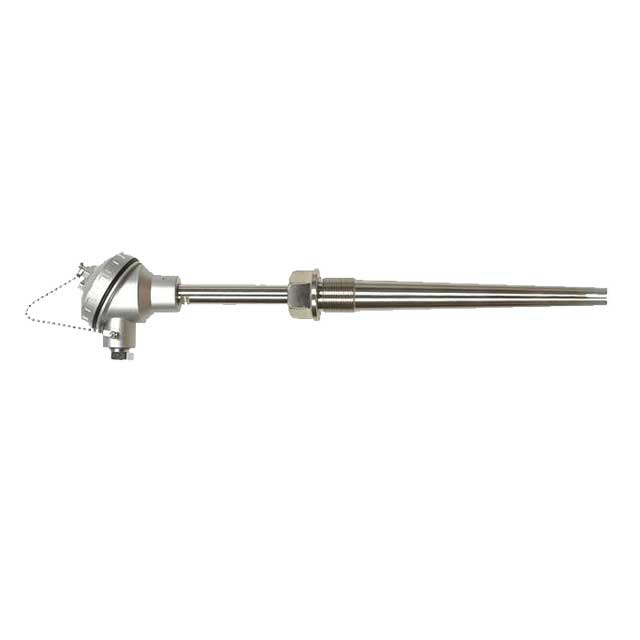

裝配式工業熱電偶、熱電阻的更多產品圖片
